| مكان المنشأ: | زيان |
|---|---|
| اسم العلامة التجارية: | XG |
| إصدار الشهادات: | ISO,CCC |
| رقم الموديل: | FZN21 |
| الحد الأدنى لكمية: | 1 مجموعة |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 3-7 أيام |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 2000 مجموعات |
| دور: | قم بتشغيل وإيقاف تيار الحمل العادي | موقع التثبيت: | محطات الطاقة والمحطات الفرعية وأنظمة الطاقة إلخ |
|---|---|---|---|
| ضمان: | 12 شهر | OEM: | نعم |
| طَرد: | تصدير الحزمة القياسية | موك: | 1 مجموعة |
| نوع العملية: | كهربائي أو يدوي | ||
| إبراز: | مفتاح كسر تحميل الهواء المعزول,مفتاح كسر تحميل الهواء 10KV,مفتاح كسر تحميل الهواء OEM |
||

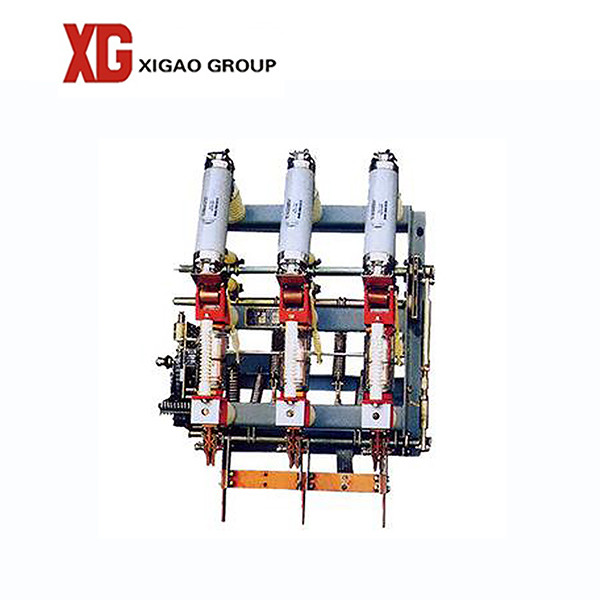

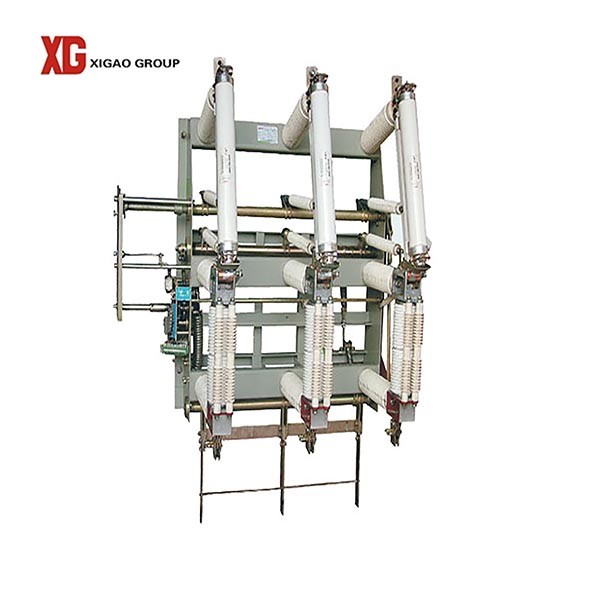

1.FZN21-12KV 11KV 10KV داخلي الغاز معزول الهواء كسر التبديل
FZN21-12 (R) D / T125-31.5 Series داخلي AC مفتاح تحميل عالي الجهد - أجهزة تجميع الصمامات لثلاث مراحل AC 10kV ، نظام طاقة 50 هرتز ، أو مع معدات توزيع الطاقة الكاملة وخزانة تبديل شبكة الحلقة ، محطة فرعية مشتركة وغيرها من الاستخدامات الإضافية ، تستخدم على نطاق واسع في بناء الشبكات الحضرية وهندسة التحويل ، والمؤسسات الصناعية والتعدين ، والمباني الشاهقة والمرافق العامة ، ويمكن استخدامها كوحدة إمداد بالطاقة الحلقية أو معدات طرفية ، وتوزيع الطاقة ، والتحكم والحماية.
يتوافق الأداء الفني للمنتجات مع منشور IEC 60265-1 / FDIS "مفاتيح الجهد العالي ، الجزء 1: الفولتية المقدرة أقل من 1 كيلو فولت فوق 52 كيلو فولت مفتاح تحميل الجهد العالي" ، IEC60420 "مفتاح تحميل التيار المتردد عالي الجهد - وحدات تجميع الصمامات" ؛و CB16926 "مفتاح تحميل الجهد العالي AC - وحدات تجميع الصمامات" ، متطلبات GB3804 "مفاتيح الجهد العالي AC 3-63kV".
2-بيانات معلمة المنتج
| رقم | العنصر | وحدة | قيمة | ||
| 1 | الفولطية | كيلو فولت | 12 | ||
| 2 | تردد مصنف | هرتز | 50 | ||
| 3 | التصنيف الحالي | أ | 630 | 125 | |
| 4 | مستوى العزل المقدر | تردد الطاقة 1 دقيقة تحمل الجهد | كيلو فولت | كسر غرفة تبريد القوس 48 | |
| (قيمة فعالة) | الأرض ، المرحلة 42 ، الكسر العازل 48 | ||||
| دافع البرق يتحمل الجهد (الذروة) | 85- الكسر العازل المرحلة 75 | ||||
| 5 | التيار الديناميكي المقدر (الذروة) | كا | 50 | ||
| 6 | 4S التيار الحراري | كا | 20 | ||
| 7 | تصنيف تحميل الطاقة الحالية كسر | أ | 630 | ||
| 8 | التصنيف الحالي لكسر الحلقة المغلقة | أ | 630 | ||
| 9 | تصنيف كسر شحن الكابل الحالي | أ | 10 | ||
| 10 | تصنيف كسر قدرة محول عدم التحميل | كيلو فولت أمبير | 1250 | ||
| 11 | تصنيف كسر التيار المتردد | أ | 3150 | ||
| 12 | تصنيف التيار المغلق ماس كهربائى | كا | 50 | ||
| 13 | تصنيف أوقات الانهيار الحالية | مرات | 2000 | ||
| 14 | الحياة الميكانيكية | مرات | 10000 | ||
| 15 | سماكة التآكل المسموح بها لتلامس غرفة تبريد القوس الفراغي | مم | 2 | ||
| 16 | عزم التشغيل اليدوي | نانومتر | > 200 | ||
3. التطبيق البيئي
أ. درجة حرارة الهواء المحيط: الحد الأقصى: +40 درجة مئوية.الحد الأدنى: -10 درجة مئوية.
ب- الارتفاع ≤ 1000 م.
ج- الرطوبة النسبية للهواء.المتوسط اليومي ≤ 90٪.المتوسط الشهري ≤ 95٪.
يجب ألا يكون الهواء المحيط ملوثًا بشكل واضح بسبب التآكل أو الغاز القابل للاشتعال واللمعان.إلخ.
E. بدون اهتزاز متكرر.
درجة البيئة: الصف Ⅱ.
4. الرسم التخطيطي الفني
5. عرض المستودع
